Pinza voltamperométrica digital - CMP-2000

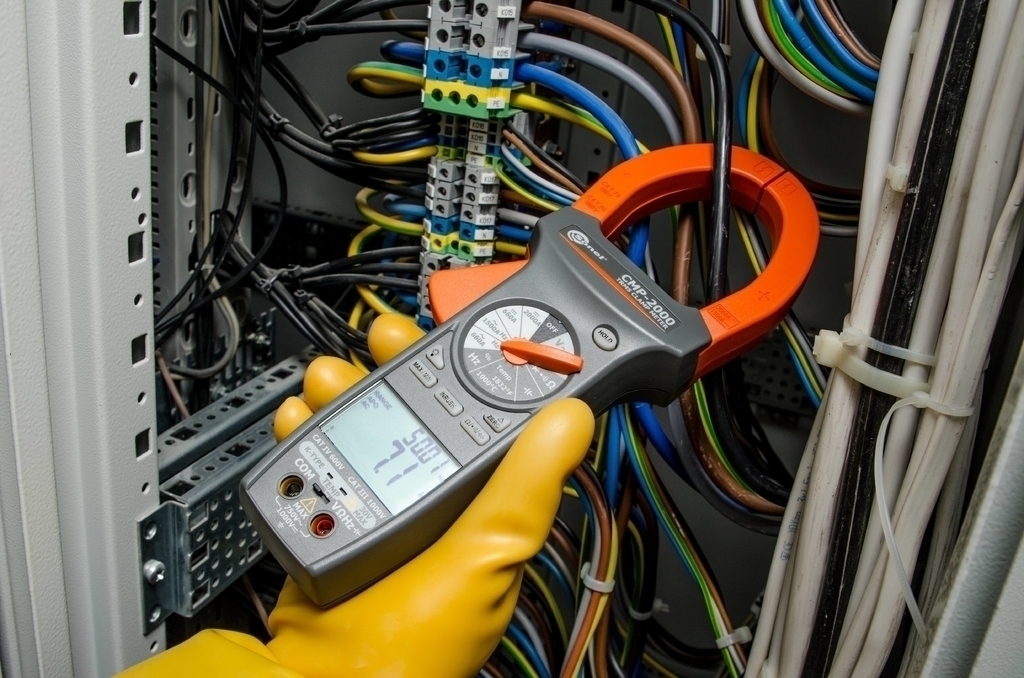

Mediciones profesionales con el medidor de pinza CMP-2000
El medidor profesional de pinza Sonel CMP-2000 es un dispositivo versátil utilizado para medir altas corrientes de hasta 2000 A mediante una pinza en cables de hasta 57 mm de diámetro y cables de rieles de hasta 70 x 18 mm. Gracias a la función INRUSH se puede medir el máximo valor momentáneo de la corriente que consume el aparato eléctrico durante su puesta en marcha.
El medidor de pinza CMP-2000 está equipado con protección electrónica de sobrecarga de todas las funciones y rangos de medición, lo que garantiza una mayor seguridad en el trabajo. El dispositivo funciona bien incluso en espacios de difícil acceso y mejora significativamente el ensayo de parámetros específicos en la red. La forma práctica mejora aún más la comodidad de uso del dispositivo. Las pequeñas dimensiones hacen que el medidor sea fácil de llevar y no ocupa mucho espacio en la bolsa de herramientas. La carcasa del dispositivo está fabricada en la clase de protección IP20. Este medidor económico y bien diseñado es una excelente opción para los usuarios sin experiencia, pero sus ventajas indudablemente también serán apreciados por especialistas experimentados.
Funciones de medición
- Función INRUSH para medir la corriente consumida por un dispositivo eléctrico cuando se pone en marcha
- Medición de tensión y corriente TRMS en CA para tener precisión y lecturas fiables de señales no sinusoidales
- Medición de corriente TRMS en CA hasta 1500 A
- Medición de corriente continua hasta 2000 A
- Medición de tensión CA (TRMS) hasta 750 V
- Medición de tensión CC hasta 1000 V
- Medición de resistencia hasta 66 MΩ
- Prueba de continuidad con señalización acústica (beeper) para resistencias por debajo de 30 Ω
- Medición de la capacidad hasta 6,6 mF
- Medición de la temperatura (grados Fahrenheit y Celsius)
- Medición de la frecuencia
- Medición del ciclo de trabajo
- Prueba de los diodos
Características generales
La pinza amperométrica Sonel CMP-2000 está diseñada para funcionar en altos rangos hasta 2000 A.
La función especial INRUSH permite medir el valor de corriente máximo que se produce en su encendido (arranque).
Las mediciones de corrientes en cables de gran diámetro ya no serán un problema gracias a su mordaza de 57 mm. La pinza CMP-2000 es la mejor solución para electricistas profesionales.
Características especiales
- Doble LCD para mostrar más de un valor al mismo tiempo
- Pinza amperométrica aislada y segura
- Selección automática de rangos de medición
- Función HOLD, que permite congelar el resultado en la pantalla
- LCD retroiluminado
- Función Delta ZERO, modo de medición relativa para corriente continua – posibilidad de poner a cero el instrumento en cualquier momento y volver a la medición en modo absoluto
- Retención de lectura de valores mínimos y máximos
- Indicación de sobre rango
- Apagado automático después de 30 minutos
Facilitando las mediciones
El adaptador AC-16 amplia la aplicación de la pinza voltamperométrica. Con la relación x1 y x10, 230 V de tensión y un máximo de 16 A de corriente, el adaptador puede ser aplicado con cualquier tipo de pinza amperométrica.
Medición de corriente continua CC
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0…659,9 A | 0,1 A | ±(2,0% v.m. + 5 dígitos) |
| 660…2000 A | 1 A | ± (3,0% v.m. + 5 dígitos) para 660…1000 A ±(5,0% v.m. + 5 dígitos) para 1000…2000 A |
“v.m.” - valor medido
Medición de tensión en CC
| Rango | Resolución | Precisión |
|---|---|---|
| 0,000…6,599 V | 0,001 V | ±(0,5% v.m. + 2 dígitos) |
| 6,60…65,99 V | 0,01 V | ±(0,5% v.m. + 2 dígitos) |
| 66,0…659,9 V | 0,1 V | ±(0,5% v.m. + 2 dígitos) |
| 660…1000 V | 1 V | ±(0,5% v.m. + 2 dígitos) |
Medición de resistencia
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0…659,9 Ω | 0,1 Ω | ±(1,0% v.m. + 5 dígitos) |
| 0,660…6,599 kΩ | 0,001 kΩ | ±(1,0% v.m. + 5 dígitos) |
| 6,60…65,99 kΩ | 0,01 kΩ | ±(1,0% v.m. + 5 dígitos) |
| 66,0…659,9 kΩ | 0,1 kΩ | ±(1,0% v.m. + 5 dígitos) |
| 0,660…6,599 MΩ | 0,001 MΩ | ±(2,0% v.m. + 5 dígitos) |
| 6,60…66,00 MΩ | 0,01 MΩ | ±(3,5% v.m. + 5 dígitos) |
Medición de ciclo de trabajo
| Rango | Resolución | Ancho de pulso | Precisión |
|---|---|---|---|
| 5…95% | 0,1% | >10 μs | ±(3,0% v.m. + 30 dígitos) |
- rango de frecuencia: 5%…95% (40 Hz…20 kHz)
Medición de corriente en CA (True RMS)
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0…659,9 A | 0,1 A | ±(2,0% v.m. + 10 dígitos) para 50…60 Hz |
| 0,0…659,9 A | 0,1 A | ±(3,0% v.m. + 10 dígitos) para 61…400 Hz |
| 660…1500 A | 1 A | ±(2,5% v.m. + 10 dígitos) para 50…60 Hz y 660…1000 A ±(3,5% v.m. + 10 dígitos) para 61…400 Hz y 660…1000 A ±(5,0% v.m. + 10 dígitos) para 50…400 Hz y 1000…1500 A |
Medición de tensión en CA (True RMS)
| Rango | Resolución | Precisión |
|---|---|---|
| 0,000…6,599 V | 0,001 V | ±(1,5% v.m. + 8 dígitos) para 50…500 Hz |
| 6,60…65,99 V | 0,01 V | ±(1,5% v.m. + 8 dígitos) para 50…500 Hz |
| 66,0…659,9 V | 0,1 V | ±(1,5% v.m. + 8 dígitos) para 50…500 Hz |
| 660…750 V | 1 V | ±(1,5% v.m. + 8 dígitos) para 50…500 Hz |
Medición de capacidad
| Rango | Resolución | Precisión |
|---|---|---|
| 0,0…6,599 nF | 0,001 nF | ±(3,0% v.m. + 30 dígitos) |
| 6,60…65,99 nF | 0,01 nF | ±(3,0% v.m. + 10 dígitos) |
| 66,0…659,9 nF | 0,1 nF | ±(3,0% v.m. + 30 dígitos) |
| 6,660…6,599 μF | 0,001 μF | ±(3,0% v.m. + 10 dígitos) |
| 6,60…65,99 μF | 0,01 μF | ±(3,0% v.m. + 10 dígitos) |
| 66,0…659,9 μF | 0,1 μF | ±(3,0% v.m. + 10 dígitos) |
| 0,660…6,599 mF | 0,001 mF | ±(5% v.m. + 10 dígitos) |
