Pinza voltamperométrica digital CMP-3000
Pinza voltamperométrica digital CMP-3000

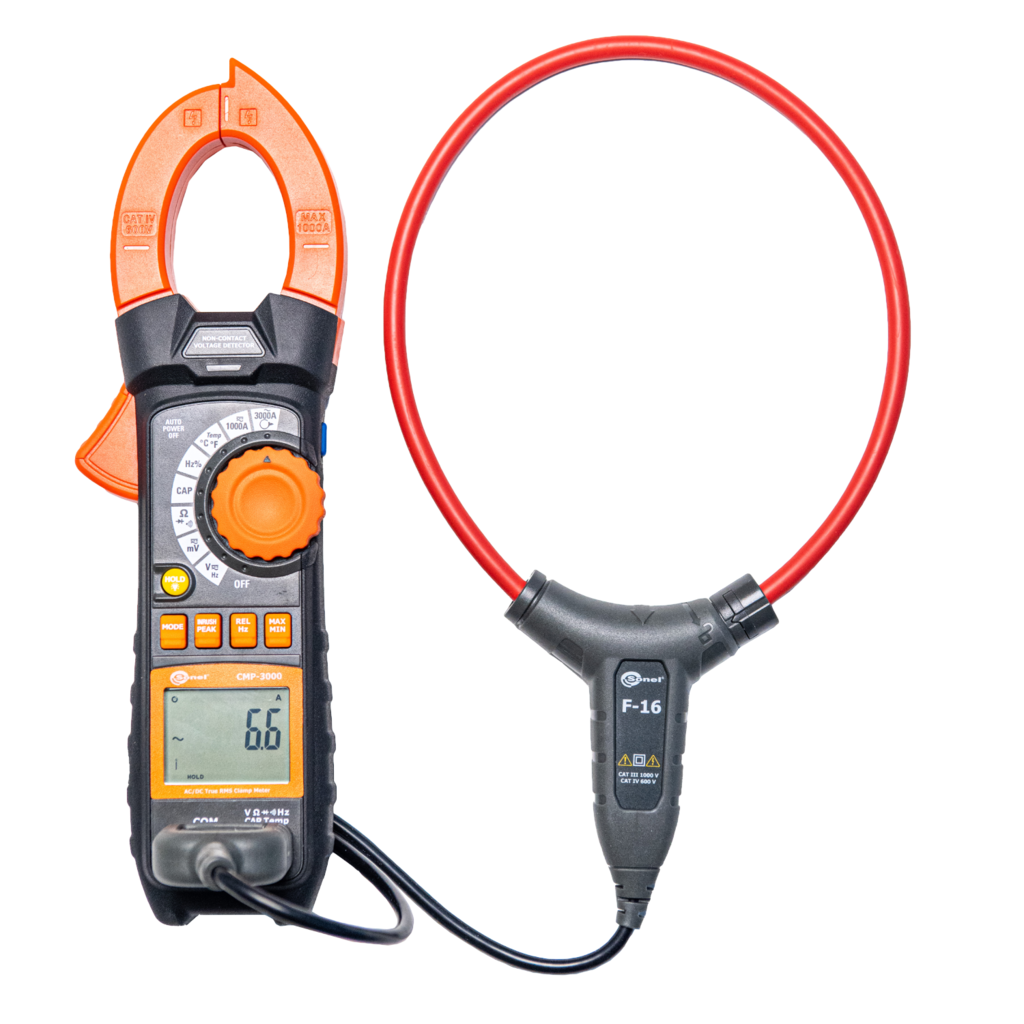

Sonel CMP-3000 pertenece a la nueva generación de pinzas amperométricas. Combina innovación, durabilidad y soluciones de alta tecnología.
¿Por qué es tan especial? Gracias a sus equipos y capacidades. La sonda de corriente flexible estándar (bobina Rogowski) con un diámetro de hasta 160 mm proporciona mediciones fáciles y seguras de corriente alterna de hasta 3000 A, lo que mejora significativamente el rendimiento de las pruebas en barras o interruptores industriales. La sonda de corriente se conecta al medidor con un cable de prueba de 170 cm de largo. Esto hace que la CMP-3000 pueda trabajar lejos de partes con presencia de tensión.
El usuario puede mantener una mayor distancia y controlar el medidor con la aplicación Sonel Multimeter Mobile. Proporciona comunicación con el medidor a través de Bluetooth. Con su ayuda, puede usar la CMP-3000 como grabador y, además, observar parámetros, guardar resultados, crear informes o controlar de forma remota funciones especiales, p. Ej. INRUSH medición de corriente.
La mordaza rígida del medidor ha sido diseñada para facilitar las pruebas en lugares difíciles de alcanzar y estrechos. En la parte superior de las mordazas hay un indicador de tensión sin contacto: simplemente colóquelo cerca del cable y observe si se enciende el diodo LED que informa sobre la detección de tensión.
En respuesta a las necesidades de nuestros usuarios, el dispositivo ha proporcionado una serie de comodidades. El CMP-3000 ha sido equipado con una linterna que ilumina el lugar de medición, así como una carcasa de goma que aumenta la fiabilidad del agarre y la resistencia mecánica. La profesionalidad del conjunto se destaca por el estuche de transporte único que contiene la pinza y sus accesorios.
"v.m." significa valor medido.
Medición de Corriente Alterna AC True RMS
| Rango | Resolución | Precisión |
| 1000.0 A | 0.1 A | ± (2.8% m.v. + 8 digits) |
| 3000.0 A* |
* Medición con el uso de sonda flexible
-
Todos los rangos de corriente AC están especificados desde el 5% to 100% del rango
-
Rango de frecuencia: 50 Hz…400 Hz
Medición de corriente continua DC
| Rango | Resolución | Precisión |
| 1000.0 A | 0.1 A | ± (2.5% m.v. + 5 digits) |
Medición de tensión True RMS
| Rango | Resolución | Precisión |
| 500.00 mV | 0.01 mV | ± (1.0% m.v. + 9 digits) |
| 5.0000 V | 0.0001 V | |
| 50.000 V | 0.001 V | |
| 500.00 V | 0.01 V | |
| 1000.0 V | 0.1 V |
- Todos los rangos de voltaje de CA se especifican del 5% al 100% del rango
- Impedancia de entrada: 10 MΩ
- Rango de frecuencia: 50 Hz ... 1000 Hz
- Protección contra sobrecarga: 1000 V DC / AC RMS
Medición de tensión en continua DC
| Rango | Resolución | Precisión |
| 500.00 mV | 0.01 mV | ± (0.1% m.v. + 4 digits) |
| 5.0000 V | 0,0001 V | |
| 50.000 V | 0.001 V | |
| 500.00 V | 0.01 V | |
| 1000.0 V | 0.1 V | ± (0.2% m.v. + 5 digits) |
-
Impedancia de entrada: 10 MΩ
-
Protección contra sobrecargas: 1000 V DC/AC RMS
Medición de resistencia
| Rango | Resolución | Precisión |
| 400.00 Ω | 0.01 Ω | ± (1.0% m.v. + 9 digits) |
| 4.0000 kΩ | 0.0001 kΩ | ± (1.0% m.v. + 4 digits) |
| 40.000 kΩ | 0.001 kΩ | |
| 400.00 kΩ | 0.01 kΩ | |
| 4.0000 MΩ | 0.0001 MΩ | ± (2.0% m.v. + 9 digits) |
| 40.000 MΩ | 0.001 MΩ | ± (3.0% m.v. + 10 digits) |
- PRotección de sobrecarga: 1000 V DC/AC RMS
Medición de Capacidad
| Rango | Resolución | Precisión |
| 500.00 nF | 0.01 nF | ± (3.5% m.v. + 40 digits) |
| 5.0000 µF | 0.0001 µF | ± (3.5% m.v. + 9 digits) |
| 50.000 µF | 0.001 µF | |
| 500.00 µF | 0.01 µF | |
| 5.0000 mF | 0.0001 mF | ± (5.0% m.v. + 9 digits) |
- Protección contra sobrecarga: 1000 V DC/AC RMS
Medición de frecuencia
| Rango | Resolución | Precisión |
| 50.000 Hz | 0.001 Hz | ± (0.3% m.v. + 2 digits) |
| 500,00 Hz | 0.01 Hz | |
| 5.0000 kHz | 0.0001 kHz | |
| 50.000 kHz | 0,001 kHz | |
| 500.00 kHz | 0.01 kHz | |
| 5.0000 MHz | 0.0001 MHz | |
| 50.000 MHz | 0.001 MHz |
-
Sensibilidad:
>0.8 V RMS para 20…80% del ciclo de trabajo y <100 kHz
>5 V RMS para 20…80% del coclo de trabajo y >100 kHz -
Protección contra sobrecarga: 1000 V DC/AC RMS
Medición de Ciclo de TRabajo
| Rango | Resolución | Precisión |
| 500.00 mV | 0.01 mV | ± (1.0 % m.v. + 2 digits) |
-
Sensibilidad: >0.8 V RMS
-
Ancho de Pulso: 0.1 ms…100 ms
-
Frecuencia: 10 Hz…10 kHz
-
Protección contra sobrecarga: 1000 V DC/AC RMS
Medición de temperatura
| Rango | Resolución | Precisión |
| -100.0…+1000°C | 0.1 or 1°C | ± (1.0% m.v. + 2°C) |
| -148.0…+1832°F | 0.1 or 1°F | ± (1.0% m.v. + 3,6°F) |
-
La precisión de la sonda de temperatura no se tiene en cuenta.
Protección contra sobrecarga: 1000 V DC / AC RMS
Datos operativos
- categoría de medida según IEC 61010-1: CAT IV 600 V (III 1000 V)
- tipo de aislamiento: doble, clase II
- tipo de carcasa: doble compuesto
- grado de protección de la carcaza acc. según EN 60529: IP40
- grado de contaminación: 2
- Apertura de la mordaza de medición: 48 mm (1.9 ")
- fuente de alimentación del medidor: batería 6LR61 9 V
- prueba de diodos: I = 0.3 mA, U0 <2.8 V DC
- prueba de continuidad: señal acústica para R <50 Ω, medición de corriente <0.5 mA
- Indicación de rango superior: símbolo OL
- indicación de batería baja: símbolo
- velocidad de medición: 2 mediciones por segundo
- Función INRUSH:
- tiempo de muestreo: 37.5 Hz (RMS), 2.4576 MHz (reloj)
- tiempo de integración: 106 ms
- factor de cresta para 50/60 Hz e indicaciones en el rango de 5… 100%
- - rango de 40 A y 400 A: 3.0
- - rango de 1000 A: 1.4
- rango del detector de tensión sin contacto: 10… 1000 V CA (50/60 Hz)
- tiempo de respuesta para la función PEAK: 1 ms
- sensor de temperatura: termopar tipo K
- impedancia de entrada: 10 MΩ (V AC / DC)
- Lectura de CA: RMS verdadero (A AC y V AC)
- Ancho de banda de CA: 50… 1000 Hz
- Pantalla LCD: LCD de 5 dígitos con retroiluminación
- 50,000 cuentas con indicadores de función
- dimensiones: 230 x 76 x 40 mm
- Dimensiones de la sonda flexible: 140 x 180 mm.
- medidor de peso: 501 g
- medidor de peso (sin baterías): 456 g
- temperatura de funcionamiento: +5 .. + 40 ° C
- humedad de funcionamiento: <80%
- temperatura de almacenamiento: -20 .. + 60 ° C
- humedad de almacenamiento: <80%
- altitud máxima de funcionamiento: 2000 m
- Función de apagado automático: aprox. 30 minutos
- cumplimiento de los requisitos de las siguientes normas: EN 61010-1, EN 61010-2-032, EN 61010-2-033, EN 61326
- estándar de calidad: ISO 9001
Especificaciones Bluetooth
- Version: v4.0+EDR
- Rango de Frecuencia: 2400 MHz…2483.5 MHz (ISM band)
- Banda de guarda: 2 MHz < f < 3.5 MHz
- Método de modulación: GFSK, 1 Mbps, 0.5 gauss
- Rango de señal de recepción: -82…-20 dBm
- Potencia de transmisión mínima: -18…+4 dBm
